Разработан перовскитный светоизлучающий диод (PeLED) с высочайшей в мире эффективностью

0 4

Инженерный колледж Сеульского национального университета разработал перовскитный светоизлучающий диод (PeLED) с осаждением из паровой фазы и высочайшей в мире эффективностью. Исследователи добились этого, обнаружив новый перовскитный излучатель X-типа, способный к термодинамической стабилизации фазы, благоприятной для люминесценции, в процессе вакуумного напыления.

Перовскиты привлекли большое внимание как материалы для дисплеев нового поколения благодаря своей высокой эффективности, яркому цветовому излучению и совместимости с существующими процессами производства органических светодиодов, что позволяет внедрять их без масштабных инвестиций в оборудование. Однако в традиционных процессах вакуумного напыления кристаллизация не контролируется термодинамически, что приводит к быстрому и неравномерному росту кристаллов.

Чтобы решить эту проблему, исследовательская группа ввела органические молекулы-спейсеры X-типа для создания нового квазидвумерного перовскитного излучателя X-типа, обеспечивающего термодинамически контролируемый рост кристаллов на подложке и формирование однородной излучающей фазы, благоприятной для высокоэффективного светоизлучения. Кроме того, команда разработала гетероструктуру, которая способствует селективному росту кристаллической фазы, что обеспечивает возможность точного контроля кристаллизации при вакуумном напылении. В результате команда создала перовскитные светодиоды с высокой эффективностью излучения и чистотой цвета.

Результаты исследования были опубликованы 1 июля в журнале Nature Nanotechnology.

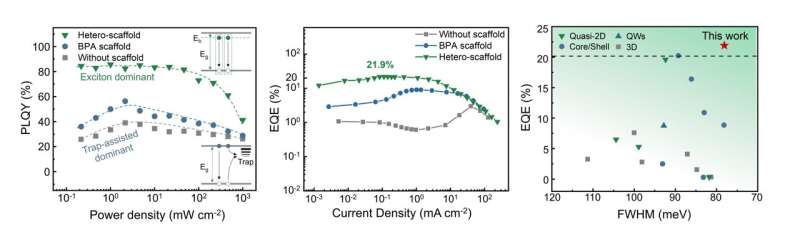

(Слева) Эффективность фотолюминесценции перовскитных пленок, (в центре) внешняя квантовая эффективность светодиодных устройств, (справа) динамика эффективности устройств. Источник: Nature Nanotechnology



Перовскиты (обычно с трехмерной структурой ABX₃, где A — катион, B — катион металла, а X — анион галогена) становятся перспективными материалами для дисплеев следующего поколения благодаря высокой чистоте цвета, превосходной эффективности излучения, низкой стоимости материала и совместимости с процессами вакуумного осаждения — в отличие от обычных квантовых точек. Однако одной высокой эффективности недостаточно для промышленного применения. Производство дисплеев большой площади, формирование однородной тонкой пленки, точный контроль толщины и формирование пиксельной структуры — все это должно соответствовать существующим процессам производства дисплеев.

В настоящее время в производстве OLED-дисплеев широко используется вакуумное напыление. Если перовскиты можно будет производить с помощью этого метода, совместимость с существующей инфраструктурой значительно повысит потенциал их коммерциализации.

Однако вакуумное осаждение перовскита включает в себя сложные одновременные реакции нескольких прекурсоров на подложке с образованием кристаллов. Когда этот процесс становится слишком быстрым и сложным, могут образовываться несколько кристаллических фаз, что приводит к неоднородности пленок и снижению эффективности излучения и чистоты цвета.

Таким образом, помимо простой оптимизации процесса, для коммерциализации необходима новая стратегия разработки материалов, способная контролировать процесс формирования кристаллов перовскита.

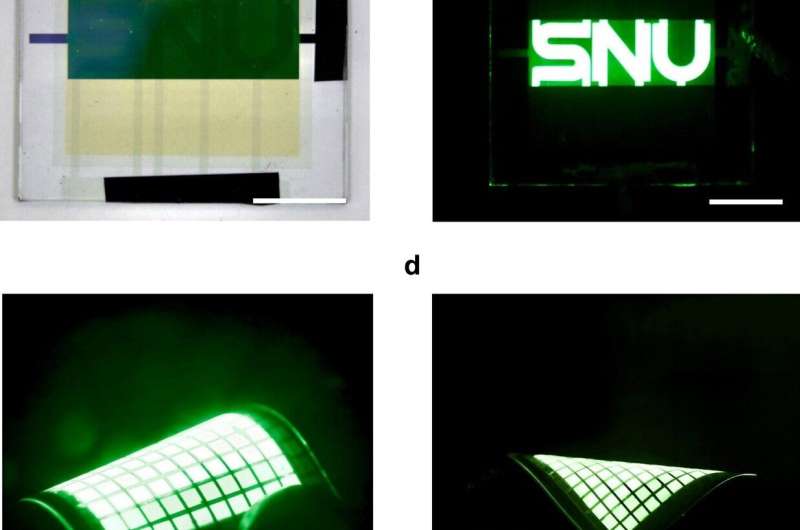

Фотографии устройств большой площади. Источник: Nature Nanotechnology (2026). DOI: 10.1038/s41565-026-02208-y



Чтобы решить эти проблемы, команда разработала новый квазидвумерный перовскитный излучатель X-типа, отличающийся от обычных квазидвумерных структур, методом вакуумного напыления. Это новый материал и новая технология производства для создания высокооднородных, высокоэффективных светодиодов с высокой чистотой цвета

Исследователи ввели молекулы-спейсеры X-типа, которые во время кристаллизации прочно координируются с центральными ионами свинца, подавляя беспорядочный рост кристаллов и способствуя избирательному формированию наиболее энергетически стабильной кристаллической фазы. Это позволило разработать стратегию термодинамической стабилизации фазы, которая направляет формирование нужной фазы в процессе осаждения.

Кроме того, команда исследователей разработала наноразмерный гетероскелет, химически связав молекулы-спейсеры X-типа с фторидом лития (LiF). Такая структура предотвращает хаотичный рост кристаллов перовскита и способствует равномерной кристаллизации по всей пленке.

Благодаря этому подходу ученые добились получения тонких пленок перовскита с квантовым выходом фотолюминесценции (PLQY), превышающим 85%. Полученные перовскитные светодиоды продемонстрировали внешнюю квантовую эффективность (EQE) 21,9% и узкую ширину спектральной линии излучения 16,8 нм, что свидетельствует как о высокой эффективности, так и об отличной чистоте цвета — это лучшие в мире показатели среди перовскитных светодиодов, полученных методом осаждения из паровой фазы.

Исследователи также подтвердили, что эти PeLED можно изготавливать на подложках большой площади, гибких платформах и структурированных структурах, что подчеркивает их применимость в производстве реальных дисплеев.

Это исследование открывает новые возможности для коммерциализации перовскитных дисплеев, решая ключевую проблему при осаждении из паровой фазы — отсутствие контроля термодинамической фазы во время роста пленки — и позволяя получать однородные высокоэффективные излучатели с высокой чистотой цвета.

В частности, квазидвумерный перовскит X-типа, разработанный в рамках этой работы, представляет собой принципиально новую стратегию создания материала, которая позволяет контролировать сам процесс кристаллизации, а не просто добавлять материал. Эта стратегия устраняет основные недостатки традиционного вакуумного осаждения, в том числе неоднородность пленки, низкую чистоту цвета и смешение фаз.

Полученные результаты имеют большое значение для промышленности. Учитывая, что вакуумное напыление уже является основным процессом при производстве OLED-дисплеев, эта технология обеспечивает высокую совместимость с существующей инфраструктурой, сокращая капитальные вложения по сравнению с переходом от ЖК-дисплеев к OLED-дисплеям. Кроме того, эта технология обеспечивает высокую эффективность даже при сверхмалом размере пикселей, что делает ее подходящей для дисплеев сверхвысокого разрешения, микродисплеев дополненной и виртуальной реальности, слоев преобразования цвета следующего поколения и излучающих устройств.
